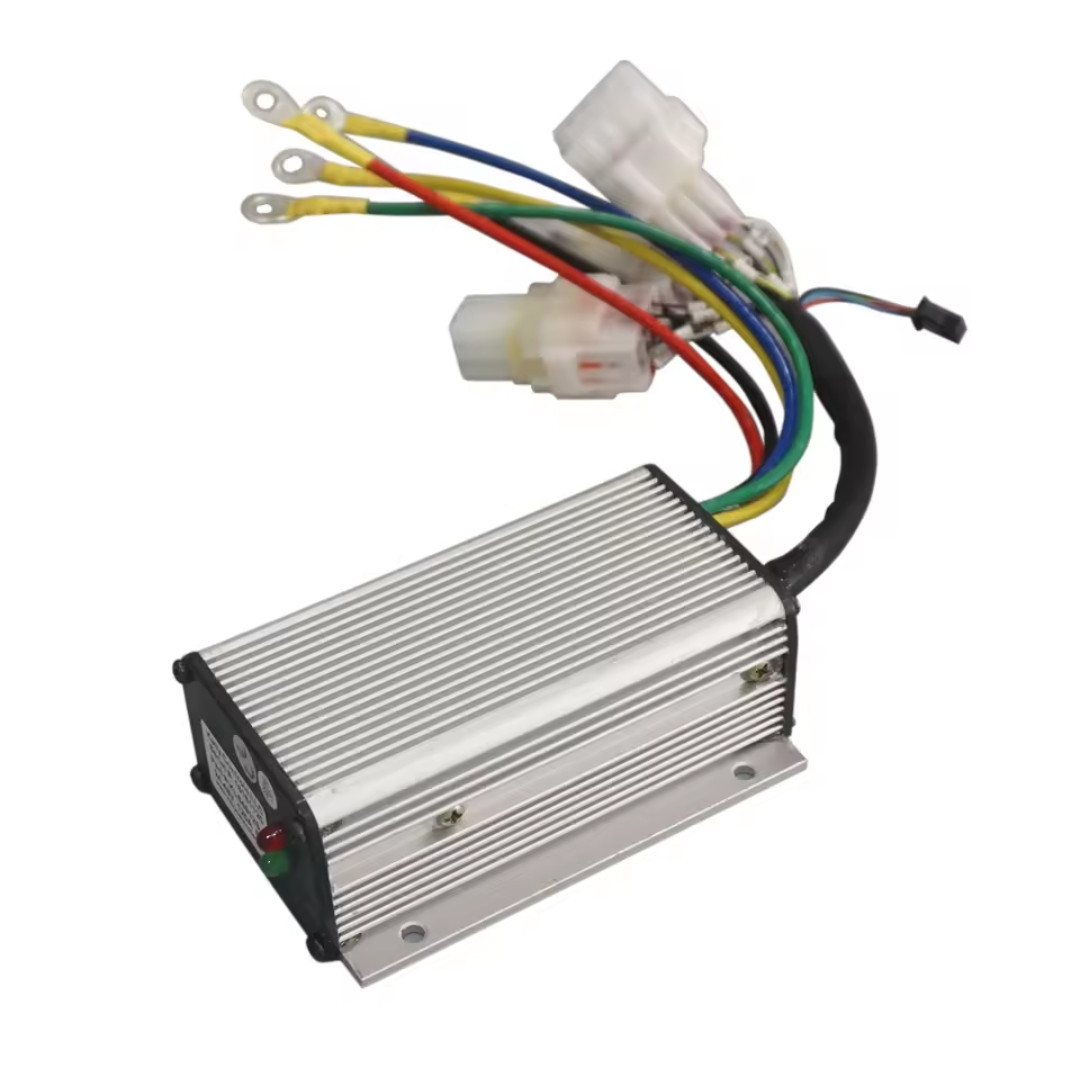

Контролер Kelly KLS7212S 24в-72в 60А (120Amax) Уцінка

Контролер Kelly KLS7212S 24в-72в 60А (120Amax) Уцінка

KLS7212S, 24V-48V, 120A, програмований синусоїдальний безщітковий контролер для BLDC двигуна

1. Контролер синусоїдальної хвилі, програмований, з функцією regen

2. Обмеження струму двигуна, 20 секунд: 120 А

3. Обмеження струму двигуна, безперервне: 60 А

4. Напруга батареї: 24-72 номінальна, макс. 90 в

5. Зонд із термічним датчиком: KTY83-122

6. Комплектація включає один контролер, usb-кабель-конвертер, відповідний штекер

7. Розмір контролера: 108 мм * 78 мм * 41 мм

8. Вага нетто: 0,77 кг

9. Захист від води IP54

10. За замовчуванням bluetooth не входить до комплекту, Шина CAN не підтримується

DJ7091Y-2.3-11 визначення типу

(14) REV_SW: вхід зворотного перемикача. Помаранчевий

(6) RTN: повернення сигналу або джерела живлення. Чорний

(12) FWD: білий перемикач вперед

(11) 12 В: 12 В, червоне джерело

(9) реле: Драйвер основного контактора. Синій

(7) ШІМ: блок живлення контролера (вхід). Рожевий

(25) 12 у гальмівний перемикач. Жовтий

DJ7091Y-2.3-21 визначення типу

(15) Micro_SW: вхід перемикача дросельної заслінки. Сірий

(3) дросельна заслінка: аналоговий вхід дросельної заслінки, 0-5 В. Зелений

(1) Температура: вхід датчика температури двигуна. Raddle.

(20) RTN: повернення сигналу. Чорний

(8) лічильник: копіювальний сигнал датчиків Холла. Темно-сірий

(4) 5 В: 5 У вихідний струм
