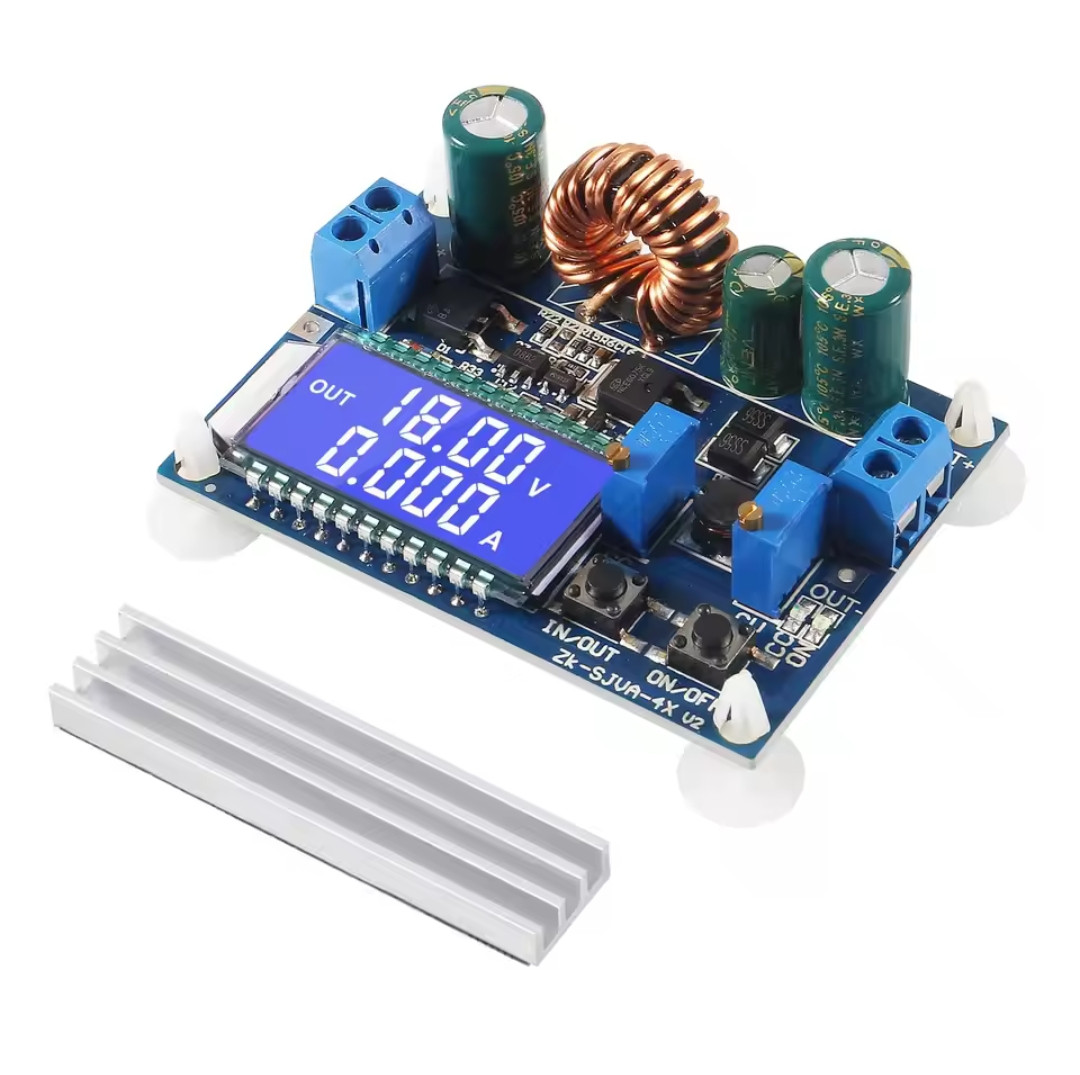

Модуль CC-CV знижувальний підвищувальний DC від 5,5-30V до 0,5-30V 4 А 35 W

Модуль cc-cv знижувальний підвищувальний DC від 5,5-30V до 0,5-30V 4 А 35 W

• Знижувальний-Повишній Модуль (версія з постійною напругою і постійним струмом)

1. Вхідна та вихідна напруга РК-дисплея, вихідний струм, вихідна потужність;

2. Вхідний захист від зворотного ходу, зворотне з'єднання не згорить;

3. Струм можна підвищити або знизити, вихідну напругу 0,5-30 В довільне регулювання, обмеження струму 0-4A довільне регулювання. 4 виходи проти проникнення, заряд акумулятора без додаткових антирефлюксних діодів;

5. Кнопка керування станом увімкнення/вимикання виходу, і ви можете встановити значення вмикання або вимикання живлення за замовчуванням;

6. Вхідний і нісхідний чип, який використовується як основний контролер, зовнішня трубка 60V 75A MOS як перемикач, подвійне випрямлення 60V 5A SS56 Schottky.

Характеристики:

• Вхідна напруга: 5,5-30 В (вхідна напруга 5 В, зазвичай можна домогтися знижувального підвищення, але значення вимірювача напруги та струму неточні. Менше 4,7 |, захист від зниженої напруги)

• Вихідна напруга: 0,5-30 В

• Вихідний струм: довгострокова стабільна робота ЗА, з радіатором може досягати 4A

• Вихідна потужність: Природне охолодження 35 Вт, розсіювання тепла для збільшення 50 Вт

• Роздільна здатність дисплея напруги: 0,05 V

• Мінімальна роздільна здатність дисплея: 0005 А

• Ефективність перетворення: приблизно 88%

• М'який старт: Так (дуже потужний під час завантаження, запуск може завершитися помилками)

• Захист входу від зворотного ходу: Так

• Вихід захисту від вторгнень: Так

• Захист від короткого замикання: Так

• Робоча частота: 180 кГц

• Розмір: Д·Ш*В 66*48*21 мм

• Монтажний отвір: діаметр 4 мм

• Вага: 46 г

Опис функцій:

1. Модуль має дві кнопки входу/виходу, вмикання/вимикання: кнопку входу/виходу для перемикання вхідної напруги та зображення вихідної напруги, тривале натискання для перемикання дисплея вихідної потужності вихідного струму; кнопка увімкнення/ вимкнення керування виходом, тривале натискання встановлює живлення за замовчуванням, статус виходу увімкнений або вимкнений.

2.С-Потенціометр настроювання струму, обертання за годинниковою стрілкою, може збільшити встановлений струм, коли струм навантаження досягає встановленого струму, увійдіть у стан постійного струму, індикатор постійного струму СС (червоний) загоряється;

• Правий CV-Потенціометр настроювання напруги, обертання за годинниковою стрілкою, може збільшити вихідну напругу. На індикаторі — це індикатор стану виходу, коли вихідна напруга входить, інакше вимкнена.

Інструкція:

1. Використовується як звичайний знижувальний-Пувальний модуль із можливістю захисту від перевантаження за струмом:

(1) Затримуйте потенціометр постійної напруги CV так, щоб вихідна напруга набула бажаної напруги;

(2) Виміряйте вихідний струм короткого замикання за допомогою вимірювача струму 10 А (Під'єднайте два вимірювальні дроти безпосередньо до вихідного кінця), і Відрегулюйте потенціометр постійного струму СС, щоб вихідний струм досяг заданого значення захисту від перевантаження по струму. (Напримір, якщо поточне значення, що відбивається мультиметром, дорівнює 2 А, максимальний струм досягне 2 А тільки у разі використання модуля. Коли струм досягає 2 А, червоне постійне напруження та постійний струм світлодіодний горять, інакше світлодіодний вимкнений);

• Увага: у разі використання в цьому стані буде падіння напруги на 0 ~ 0,2 V через резистора дискретизації струму на виході. Водночас вхідні та вихідні дроти матимуть певне лінійне падіння напруги, це нормальне явище!

2. Використовується як зарядний пристрій Без постійного струму функція модуля не може використовуватися для заряджання акумулятора, через потужність акумулятора та падіння тиску зарядного пристрою велике, що призводить до занадто великого зарядного пристрою струму, викликаючи пошкодження акумулятора, тому початок акумулятора використовувати заряджання з постійним потоком, під час заряджання до певного ступеня автоматично перемикається назад на заряджання з постійною напругою:

(1) визначте Напруга холостого ходу та струм заряджання, для яких вам потрібна акумуляторна батарея (якщо параметр літієвої батареї-3,7 V/2200mAh, streco Напруга холостого ходу-4,2 V, а максимальний струм заряджання — 1С, Т. Е. 2200mA);

(2) в умовах холостого ходу мультиметр вимірює вихідну напругу та регулює потенціометр постійного напруження так, щоб вихідна напруга досягала напруги, що плаває. (Якщо літієва батарея 3,7 | заряджена, Відрегулюйте вихідну напругу до 4,2 V);

(3) Виміряйте вихідний струм короткого замикання за допомогою вимірювача струму 10 А (напряму Під'єднайте два вимірювальні дроти до вихідної клемі), і Відрегулюйте потенціометр постійного струму так, щоб вихідний струм досяг заданого значення струму заряду;

(4) Під'єднайте акумулятор, зарядіть;

(Шаги 1, 2 і 3 такі: Вхідне припинення живлення, вихід не під'єднаний до навантаження акумулятора).

3. Використовується як модуль драйвера постійного струму:

(1) Переконайтеся, що вам потрібно керувати робочим струмом і максимальною робочою напругою;

(2) в умовах холостого ходу мультиметр вимірює вихідну напругу та регулює потенціометр постійного напруження так, щоб вихідна напруга досягла максимальної робочої напруги світлодіодний;

(3) за допомогою мультиметра 10 А Вимірювання струму вихідного струму короткого замикання під час регулювання потенціометра постійного струму так, щоб вихідний струм досяг заданого робочого струму;

(4) приєднаний до світлодіодний, випробований. машині;

(Шаги 1, 2 і 3 такі: Будь ласка, увімкніть потужність і виведіть холох світлодіодний.)

Примітка:

1. Вхід модуля-запрет короткого замикання з виходом — інакше функція постійного струму буде недіяльною.

2. Переконайтеся, що потужність джерела живлення перевищує потужність, необхідну вихідним навантаженням!

3. Якщо модуль має бути повністю завантажений виходом, вхідна напруга має бути більш ніж 8 В. Коли вхідна напруга становить 5 В, вихідна потужність становить приблизно 15 Вт, і амперметр напруги виходить із ладу. Значення струму модуля 4 А за умови максимальної вихідної потужності, наприклад, на виході 17V, струм не має перевищувати 2 А.
