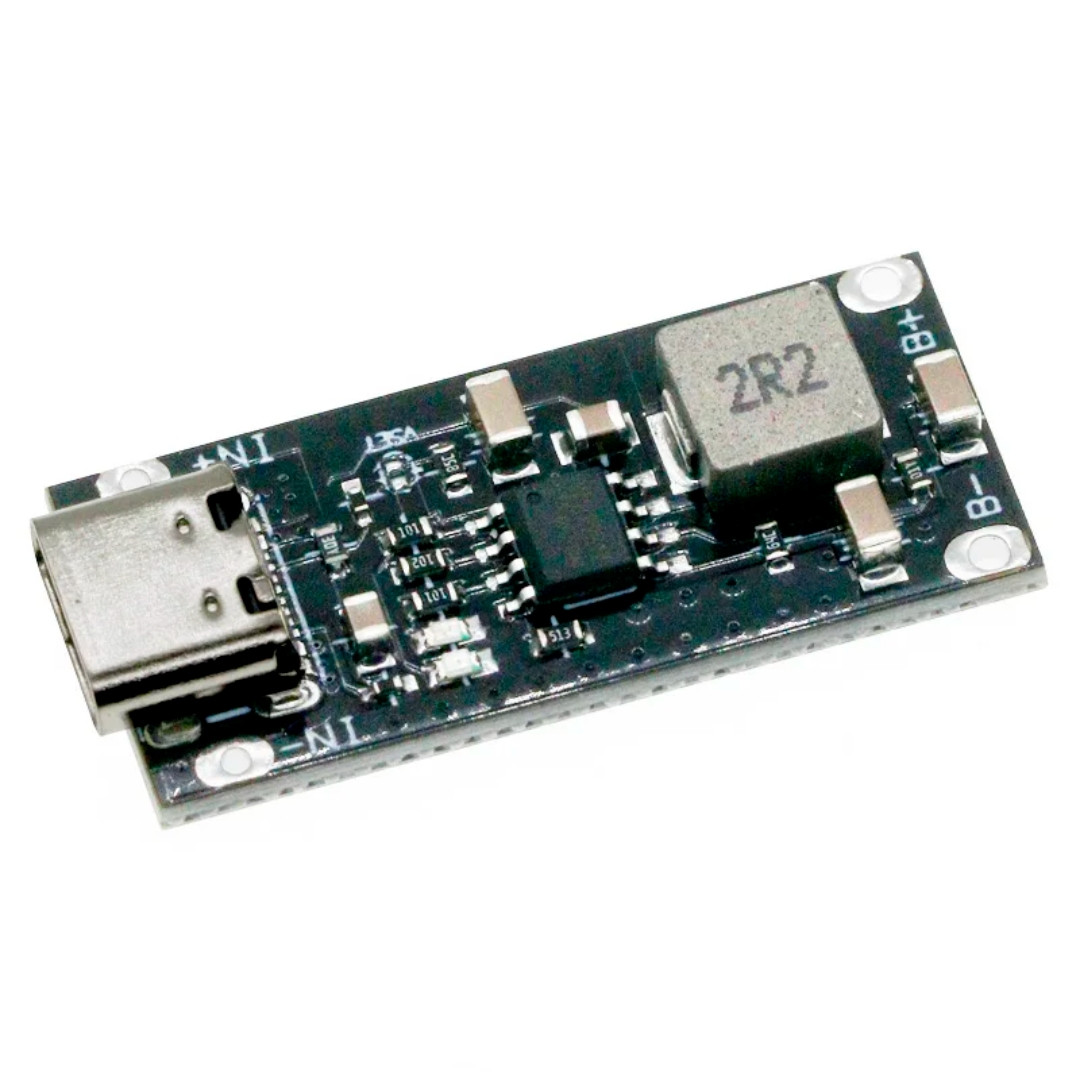

Модуль заряджання CC-CV li-ion 3.7V (4.2V) 3А DC вхідна напруга 4.5V-5.5V TYPE-C

Модуль заряджання cc-cv li-ion 3.7V (4.2V)3А DC вхідна напруга 4.5V-5.5V TYPE-C

У порівнянні з другою версією розмір не змінився, схема плати оптимізована, а компоненти замінені на найкращі.

Додано підтримку кабелю передачі даних С-С. Попередня версія підтримувала лише кабель передачі даних USB-C.

Додано підтримку розпізнавання основних головок швидкої зарядки на ринку. Швидка інтелектуальна зарядна головка мобільного телефону також може бути використана повністю.

Назва продукту: Плата швидкої зарядки полімерної літієвої батареї ЗА (зверніть увагу, що вона не підходить для літій-залізо-фосфатних батарей 3,2 В).

Модель: AILAVI-0503V3

Основний керуючий чіп: IP2312

Вхідна напруга: 4,5 ~ 5,5 B

Напруга вимикання зарядки: 4,2 В

Струм зарядки: ЗА (струм можна змінити, відрегулювавши опір)

Світловий індикатор: Так, червоний: робочий індикатор. Синій: повний заряд

Примітка: Цей продукт не має функції індикатора живлення та захисту акумулятора.

Ефективність перетворення: ЗА 93%, 2A 94%, 1А 95% (дані лише для довідки) IP2312 використовує повний режим заряджання СС/CV.

Коли напруга акумулятора нижче 3 В, він переходить у режим безперервної зарядки та заряджає акумулятор зарядним струмом 100 мА.

Коли напруга акумулятора перевищує 3 В, він переходить у режим заряджання постійним струмом і заряджає акумулятор встановленим постійним струмом заряджання. Коли напруга акумулятора близько до 4,2 В, а зарядний струм становить менше 300 мА, він переходить у режим заряджання з постійною напругою. Після входу в режим постійної напруги припиняйте зарядку кожні 4 хвилини і перевіряйте, чи напруга акумулятора вище 4,15 В: якщо вона вище 4,15 В, припиніть зарядку; в іншому випадку продовжуйте заряджання, а потім перевірте ще через 4 хвилини. Коли акумулятор повністю заряджений, якщо він виявляє, що напруга акумулятора нижче 4,1 В, він знову почне заряджати акумулятор.

Поточні інструкції з налаштування:

За замовчуванням ЗА, зніміть резистор 2А, замініть його резистором 135 кОм 1А.
