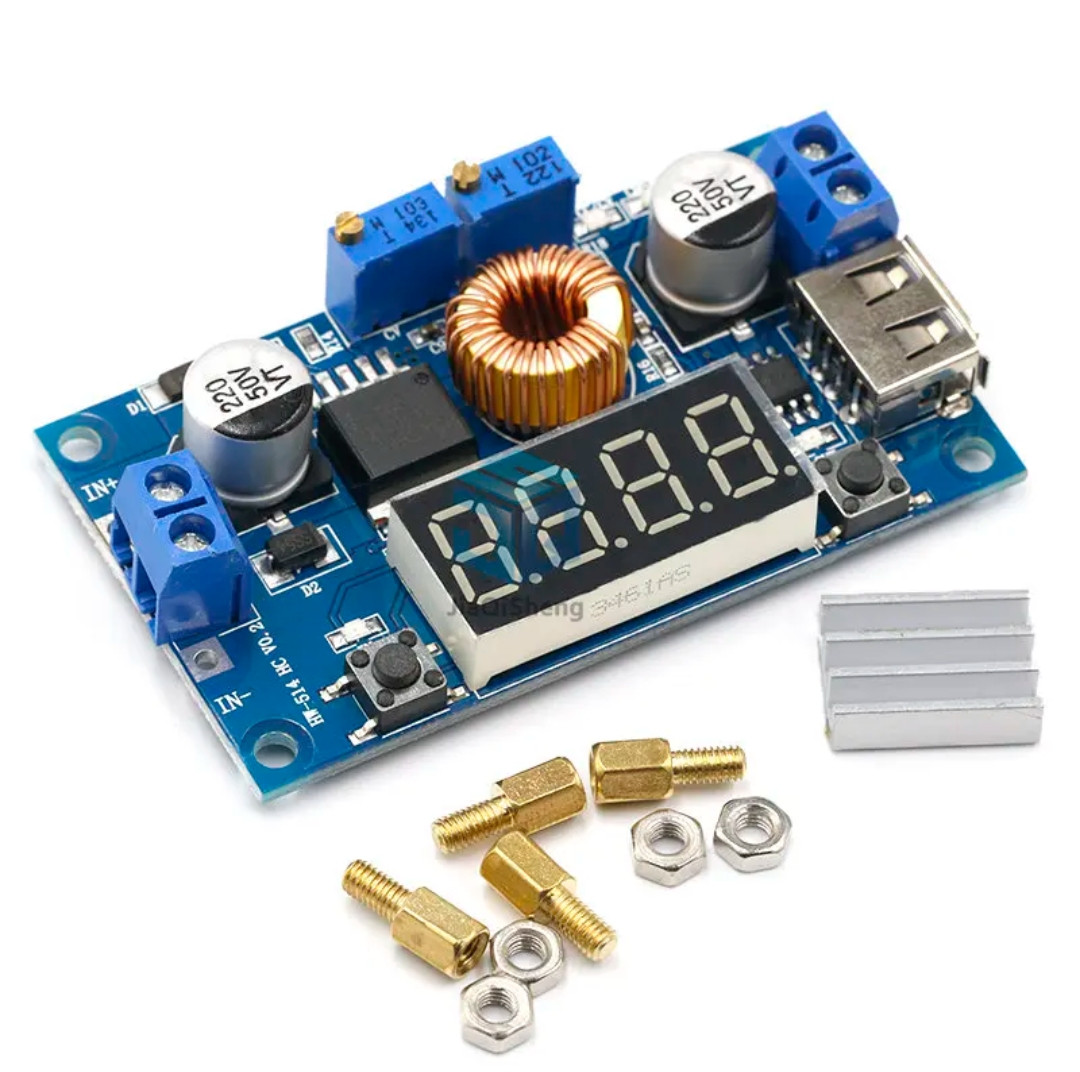

Зарядний модуль CC/CV DC-DC 5-36В 5А для li-ion знижуючий з амперметром вольтметром

230 ₴

220 ₴

  • Готово до відправки
  • Код: 1562
Зарядний модуль CC/CV DC-DC 5-36В 5А для li-ion знижуючий з амперметром вольтметром
Зарядний модуль CC/CV DC-DC 5-36В 5А для li-ion знижуючий з амперметром вольтметромГотово до відправки
230 ₴220 ₴
+380 (73) 428-22-40
Менеджер з продажу
  • +380 (93) 428-22-40
    Менеджер по роботі з клієнтами
+380 (73) 428-22-40
Менеджер з продажу
  • +380 (93) 428-22-40
    Менеджер по роботі з клієнтами
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Зарядний модуль DC-DC 5А для li-ion СС/С", що знижує USB з вольтметром, амперметром

Опис:

1. Під час використання продукту входи та виходи модуля мають бути ізольовані від землі.

2. Вихідна напруга USB відповідає модулю, а не фіксованому виходу 5 В. Під час заряджання цифрового обладнання переконайтеся, що вихідна напруга USB становить 5 В.

3. Деякі Клієнти повідомляють: «Модуль не може регулювати вихідну напругу завжди дорівнює вхідної напруги. «коли ви зіткнетеся з цією проблемою, будь ласка, поверніть «потенціометр напруги» проти годинникової стрілки на 10 кругів або більше, потім за допомогою модуля ви можете відрегулювати вихідну напругу. Тому що заводська вихідна напруга за замовчуванням становить приблизно 20 В.

Технічні характеристики:

1. Діапазон Вхідної напруги: 5-36В постійного струму.

2. Діапазон вихідної напруги: 1,25-32 В постійного струму.

3. Вихідний струм: 0-5А.

4. Вихідна потужність: 75 Вт.

5. Висока ефективність до 96%.

6. Вбудована функція теплового вимкнення.

7. Вбудована функція обмеження струму.

8. Вбудована функція захисту від короткого замикання.

9. Захист від зворотної полярності входу: Немає (за потреби, сильноточний діод увімкнений послідовно з входом).

10. Д х Ш х В = 68,2 х 38,8 х 15 мм.

11. Вага: 39 г.

Застосування 1. Використовуйте як знижувальні модулі із захистом від перевантаження за струмом.

Використання:

(1) Відрегулюйте праву кнопку так, щоб загорівся СВЕТОДИОД «OUT», цифровий вимірювач показав значення вихідної напруги, відрегулюйте «потенціометр напруги» так, щоб вихідна напруга набула бажаного значення.

(2) Відрегулюйте праву кнопку так, щоб цифровий вимірювач показав значення вихідного струму; закорочте вихідну клему, потім Відрегулюйте «потенціометр струму» так, щоб вихідний струм досяг заданого значення захисту від перевантаження за струмом. (Напримір, цифровий вимірювач показує поточне значення 4 А, тоді ви можете використовувати модуль із максимальним струмом 4 А).

(3) Під'єднання до навантаження. 2. Використовуйте як зарядний пристрій.

Використання:

(1) Переконайтеся, що вам потрібно зарядити акумуляторну напругу та зарядний струм; (якщо параметри літія 3,7 В/

2200 мА·год, то плавальна напруга

4,2 В, максимальний струм заряджання 1С, тобто 2200 мА).

(2) В умовах холостого ходу Відрегулюйте

«потенціометр напруги» так, щоб вихідний

напруга досягає напруги, що плаває;

(якщо до 3,7 В літієва батарея, що перезаряджається,

вихідну напругу можна відрегулювати

до 4,2 В).

(3) Відрегулюйте праву кнопку так, щоб цифровий вимірювач відбиває значення вихідного струму; закоротіть вихідну

клему, потім Відрегулюйте «потенціометр

струму» так, щоб вихідний струм досяг заданого

значення зарядного струму.

(4) Заводське значення струму лампи повороту заряджання за замовчуванням становить 0,1 струму заряджання; (Барарея під час заряджання струм поступово зменшується, якщо значення струму заряду становить 1 А, потім, коли струм заряду менш ніж 0,1 А, синє світло не горить, зелене світло світиться, що означає, що акумулятор повністю заряджений).

(5) під'єднаний до заряду акумулятора. (1,2,3,4 кроки, як-от: Вихід розвантажуваний, не під'єднуйте акумулятор).

3. Використання як світлодіодного модуля драйвера постійного струму. Використання:

(1)Розгулюйте «потенціометр напруги» так, щоб вихідна напруга досягла бажаного значення.

(2) Відрегулюйте праву кнопку так, щоб цифровий вимірювач показав значення вихідного струму; закоротіть вихідну клему, затем Відрегулюйте «потенціометр струму» так, щоб вихідний струм досяг заданого робочого струму світлодіода.

(3) Під'єднайте світлодіод, працюйте. (1,2 кроки як: Вихід розвантажуваний, не під'єднуйте світлодіод).

Метод корекції

У Модулях із функцією ручного калібрування можна скоригувати точне зображення напруги та струму. Якщо ви вважаєте, що поточна напруга та точність струму відповідають вимогам, не виконуйте такі операції.

(1) Кроки калібрування вихідної напруги

Крок 1, Відрегулюйте праву кнопку так, щоб загорівся СВЕТОДІОД «OUT», цифровий вимірювач показав значення вихідної напруги; натисніть праву кнопку більш ніж на 2 секунди, відпустіть,цифровий вимірювач і світлодіод «OUT» промикають синхронно, щоб ви увійшли в режим калібрування вихідної напруги.

Крок 2, натисніть праву кнопку (нормальну швидкість), значення напруги складається на одиницю; Натисніть ліву кнопку, мінус одиниць; Через те, що одиницю вимірювання менш ніж 0,1 В, зображення мінімальної напруги до 0,1 В, тому вам потрібно безперервно натискати 1-5 разів, щоб побачити зміну вольтраметра на 0,1 В, скільки разів вольтраметр змінює 0,1 В натисканням клавіші, залежно від поточної напруги дисплея, чим вища напруга, тим менша кількість натискань.

Крок 3, натисніть праву кнопку понад 2 секунди, відпустіть, щоб вийти з режиму калібрування вихідної напруги. Всі параметри встановлені на автоматичне вимкнення живлення для збереження.

(2) Кроки калібрування вхідної напруги

Крок 1, Відрегулюйте праву кнопку так,

, щоб загорівся СВЕТОДИОД «IN», цифровий

вимірювач показав значення вхідного

напруги; натисніть праву кнопку більш

2 секунд, відпустіть, цифровий вимірювач

і світлодіод «IN» блимають синхронно, так що

ви входите в режим калібрування вхідного

напруги. Кроки 2 і 3 відповідно до методу

калібрування вихідної напруги.



(3) Кроки Калібрування вихідного струму

Крок 1, Відрегулюйте Праву кнопку так, щоб цифровий вимірювач показав значення вихідного струму. Натисніть Праву кнопку більш ніж на 2 секунди, відпустіть, цифровий вимірювач блимає синхронно, так що ви увійдете в режим калібрування вихідного струму.

Крок 2. Під'єднати До навантаження, амперметр послідовно, Відрегулюйте праву та ліву кнопки, щоб змінити дисплей цифрового вимірювача, щоб він відповідав дисплею амперметра.
