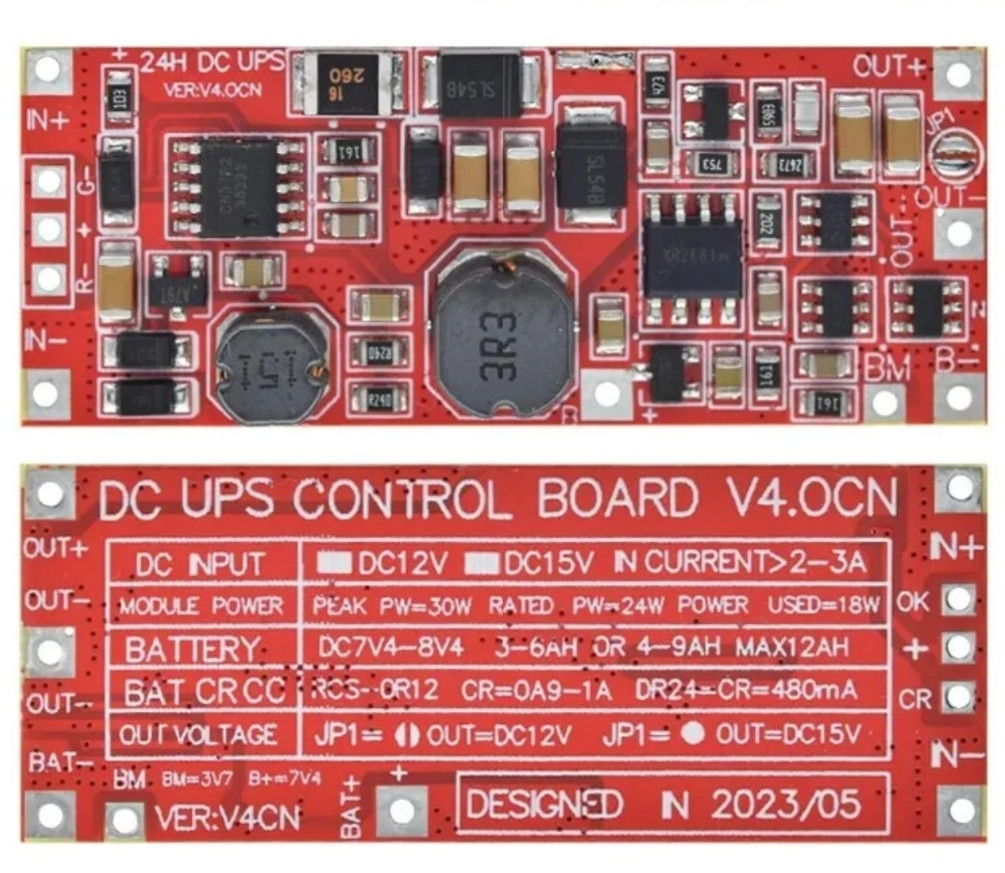

Плата керування безперебійним живленням 2S 8,4V Підвищувальний модуль DC 12V/15V 24 Вт 1 А
290 ₴
250 ₴
- Готово до відправки
- Код: 1556
- +380 (93) 428-22-40Менеджер по роботі з клієнтами
Плата керування безперебійним живленням 2S 8,4V Підвищувальний модуль DC 12V/15V 24 Вт 1 А
- DC 12V-15V 24W 1 А Модуль живлення ДБЖ Джерело безперебійного живлення Керування материнською платою 2S V4.0CN
Особливості:
1. Материнська плата ДБЖ постійного струму, стандартна версія розрахована на заряджання 24 Вт;
2. З індикаторами та зовнішніми двоколірними світлодіодними індикаторами;
3. Підтримує кілька методів заряджання, включаючи триступеневе заряджання із постійним струмом і постійним напругою;
4. Багатофункціональний, підтримувальний функції заряджання, підвищення заряду аккумулятора, перемикання та захисту від перевантаження;
5. Компактний зовнішній вигляд підходить для різних сценаріїв, не займаючи місця.
Параметри:
-
Вхідна напруга: DC12V/DC15V
-
Вихідна напруга: DC12V/DC15V
-
Потужність продукту: Номінальна 24 Вт (можна використовувати 18 Вт)
-
Стандартна версія заряджання: приблизно 1 А
-
Застосовні батареї: літієві батареї 7,4-8,4 В Споживана потужність без навантаження: 0,2-0,3 мА <0,5 мА
-
Світловий індикатор: зовнішній двоколірний світлодіодний індикатор
-
Особливості продукту: заряджання + посилення аккумулятора + Перемикання + захист від перевантаження
-
Робоча напруга: режим 12 В за замовчуванням/вхідний струм має бути ≥ 3 А
-
Ємність аккумулятора: швидке заряджання на 4-12 А·год
-
Напруга заряджання: Діапазон напруги
-
8,2-8,4 В (у середньому 8,3 В)
-
Напруга розряду: Коли батарея нижча за 6,0-6,4
-
В, вона автоматично виключається
-
Згуби на шляху: FUSE і SS54 мають втрати приблизно 0,4-0,6 В.
-
Тип батареї: літієва батарея 7,4-8,4 В/ підтримує 18650
-
Метод заряджання: триступеневе заряджання струмом/ постійним напругою
-
Зарядний струм: режим швидкого заряджання приблизно 0,9-1 А
-
Поріг перемикання: Коли напруга IN падає на 0,8 В, перейдіть на джерело живлення від батареї
-
Розмір: 50 мм*20 мм (±0,5 мм)
-
Діапазон підтримки ємності аккумулятора: повільне заряджання 4-6 А·рік, швидке заряджання 4-12 А&middo;рік, максимальна ємність 7,4 В 15 А·рік
* Ця версія зарядного чіпа не має обмеження ємності аккумулятора. Коли якість аккумулятора гарна, ви можете спробувати поєднати режим швидкого заряджання з 20-30 А·год.
Функції захисту та запобіжних заходів:
-
Захист входу: вхідний інтерфейс IN має функцію зворотного захисту.
-
Захист аккумулятора: захист інтерфейсу аккумулятора від розряджання + захист від короткого замикання.
-
Захист від заряджання: Увімкніть режим неперервної зарядки, коли аккумулятор перебуває під напругою.
-
Вимикання живлення: не під'єднуйтесь до перешкод або нестабільних джерел живлення Захист виходу: вихідний інтерфейс має функцію захисту від короткого замикання.
-
Захист світлодіода: зовнішній світлодіод, дроти не мають торкатися джерела живлення.
-
Захист чіпа: Вимкніть або перезапустіть чіп, коли він перевищує 120 градусів Цельсія.
-
Вимкнене навантаження: заборонено під'єднувати двигун або електромагнітні навантаження. Увага: кабель аккумулятора має бути товстим, інакше можуть виникнути перешкоди або недостатня вихідна потужність.
-
Нагадування: правильний процес складання має бути таким: спочатку перевірте материнську плату, щоб забезпечити правильну транспортування, потім припалюйте світлодіод і силові кабелі з обох кінців, нарешті, припийте кабель аккумулятора та приєднайте його до аккумулятора, а потім проведіть тест живлення!< /p>
-
Примітка для початківців: потужність зовнішнього джерела живлення має бути більшою (потужність навантаження + потужність заряджання).
Порівняно потужності:
-
Наприклад, стандартна версія має пікову потужність 30 Вт (Тестування допускається тільки протягом 3-5 секунд, коли аккумулятор повністю заряджений), номінальна потужність 24 Вт (допускається тестування протягом декількох хвилин, коли батарея повністю заряджена, коли вона перевищує 50%) і довальна потужність 18 Вт (Різніше використовувати протягом тривалої години, коли батарея вісь-вісь розрядиться). Оскільки аккумулятор не може залишатися повністю зарядженим під час використання, користувачі можуть використовувати тільки енергію плато, а це означає, що незалежно від того, скільки написано на етикетці вашого завантажувального пристрою, фактична потужність не повинна перевищувати 18 Вт, інакше є ризик перегрівання та перезапуску.
-
Щодо потужності 24 Вт, коли аккумулятор повністю заряджений, його можна використовувати тільки протягом декількох хвилин або десятків хвилин, але цю потужність неможливо використовувати протягом тривалої години! Якщо у вас немає зовнішнього вентилятора з регульованою температурою для охолодження материнської плати, він може безперервно завантажувати потужність 24 Вт протягом тривалого часу з гарним відведенням тепла.
Основні | |
---|---|
Рік випуску | 2024 |
Виробник | Без бренда |
Країна виробник | Китай |
Стан | Новий |
Колір | Червоний |
Основні атрибути | |
Тип | Модуль |
