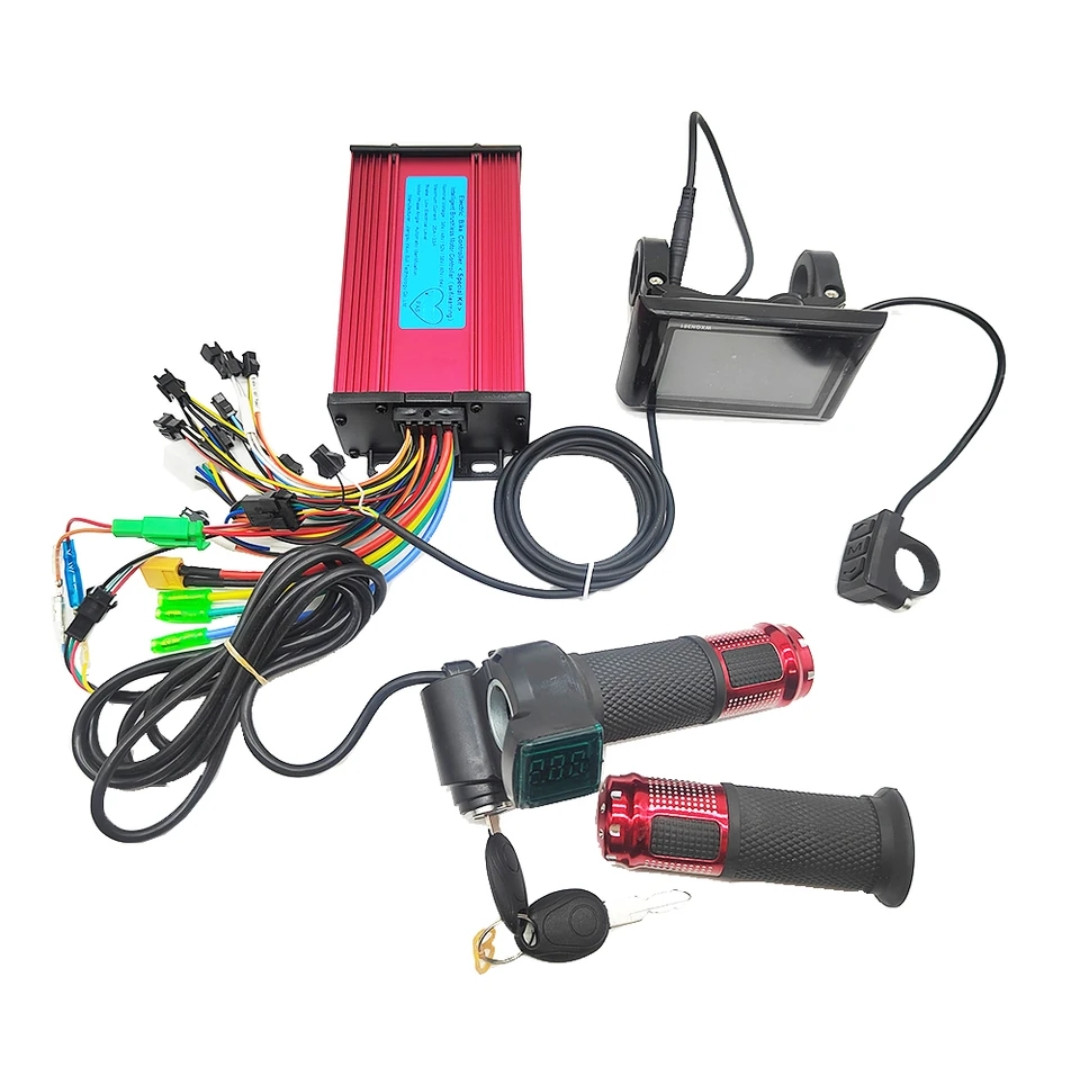

Контролер BLDC з РК дисплеєм 36V-64V 26А-33А 500W-800W-1000W комплект

Контролер BLDC з РК-дисплеєм 36V-64V 26А-33А 500W-800W-1000W комплект

• Розумний безщітковий регулятор швидкості (меандр) для електричного велосипеда/електричного самокату/безщіткового мотора

• Може працювати без датчиків холу

• Напруга: 36V/48V/52V/58V/60V/64V (Універсальне)

• Струм: 26A-33A

• Кількість транзисторів: 12

• Номінальна потужність: 500 Вт-800 Вт-1000 Вт

1. Потужність стоп-сигналу

2. гальмо низького рівня

3. Ручка керування швидкістю

4. Інтелектуальне розпізнування

5. задня передача

6. зал

7.PAS (допомога педалі)

8. Лінійне гальмо (гальмо з великим пальцем)

9. гальмо регенерації

10. головне світло/задній ліхтар

11. Електричний замок дверей

12. РК-дисплей

13. фазова лінія

14. акумулятор

Як підключитися?

1. Підключіть колір фазової лінії до кольорового з'єднання

2. Підключіть лінію акумулятора (червоний провід: акумулятор +, чорний: акумулятор-)

3. Підключіть РК-лінію контролера, можна підключити дросельну заслінку (колір до кольору), підключити електричний замок дверцят.

4. Підключіть лінію Холла (якщо двигун без лінії холу, підключення не потрібне)

5. Стикування двох інтелектуальних ліній розпізнавання також називається лініями самонавчання, колесо буде рухатися вперед або назад (1. Якщо колесо вперед, відокремте інтелектуальну лінію розпізнавання. 2. Якщо колесо заднє, відокремте інтелектуальну лінію розпізнавання. Знову стікуйте . , відокремте ін. напругу акумулятора та регулювати напрям обертання двигуна)

6. Інші функції можуть бути підключені до потреб.

Протокол зв'язку РК-дисплея: UART Про введення у параметри :

1. Робоча напруга:

•  Робоча напруга: 24 В, 36 В, 48 В, 52 В, 60 В (за замовчуванням 36 В, покупець може самостійно встановити значення напруги).

• Інструмент 5-провідний інтерфейс:

• Червоний: вимірювальний шнур живлення

• Синій: провід управління живленням контролера

• Чорний: провід заземлення приладу

• Зелений: лінія прийому даних лічильника

• Жовтий: лінія передачі даних лічильника

2. Значення коду:

6 Батарея зниженого напруги

7 Збій двигуна

8 відмова ручки дросельної заслінки

9 Збій контролера

10 Збій прийому зв'язку

11 Збій відправлення зв'язку

12 Збій зв'язку BMS

13 Відмова фари

3. Налаштування

РО1: яскравість підсвічування, рівень 0001-найтемніший рівень

РО2: Одиниця пробігу, ГО00: км; 0001: МИЛЯ;

РОЗ: Рівень напруги: 24 В, 36 В, 48 В В;

РО4: час сну: О, без сну; інші цифри-час сну, діапазон: 1-60; одиниця виміру-хвилини;

P05: Power-Assist Gear: є регульовані 3-я, є регульовані 3-я,

РО6: Діаметр колеса: одиниця виміру, дюйм; точність: 0,1;

РВ7: Кількість магнітів для вимірювання швидкості: діапазон: 1-255;

РО8: Обмеження швидкості: діапазон 0-100 км/год, 100 означає >

1. Стан зв'язку (управління контролером): швидкість приводу підтримується на заданому значенні, Помилка: ± 1 км/рік; (як підсилювач, так і обмеження швидкості керма) Примітка: значення тут ґрунтується на кілометрах. Коли установка одиниць вимірювання перетворюється з кілометрів у милі,Значення швидкості на інтерфейсі дисплея автоматично перетворюється на правильне значення милі, але ціДані про обмеження швидкості, встановлені в меню, не перетворюються, що несумісне з фактичним значенням, що відображається обмеження швидкості в милях;

РО9: нульовий старт, ненульове налаштування запуску, Про: нульовий старт;

P10: Налаштування режиму приводу 0000: привод з підсиленням механізму

0001: Електричний привід (проїжджайте через кермо). /p>

Р11: діапазон налаштування чутливості підвищення: 1-24;

Р12: Діапазон налаштування сили запуску за допомогою живлення: 1-5

Р13: три типи сталевих магнітних дисків з посиленням: 5, 8 та. /p>

Р14: значення за замовчуванням не може бути змінено

Р15: значення за замовчуванням не може бути змінено

Р16: значення за замовчуванням не може бути змінено

Р17: Значення за замовчуванням не може бути змінено

Р18: значення за замовчуванням не може бути змінено

• Елементи налаштування уваги: ​​можна встановити РО1 ~ P10, і не рекомендується змінювати налаштування за потреби.

• Інші налаштування на панелі приладів (Р11 ~ Р18) Ви можете переглянути, але ми рекомендуємо вам не змінювати їх.

4. Введення кнопки: Кнопка живлення

Клавішна операція поділена на коротке натискання та тривале натискання як:
1. Під час їзди коротко натисніть кнопку ВВЕРХ або кнопку вниз, щоб змінити допоміжну/швидкісну передачу;

2. Кнопка живлення

Переключіть багатофункціональну область для відображення даних під час їзди, короткий натискання. Тривале натискання однієї кнопки в основному використовується для перемикання режиму/ стану перемикання
Складена клавіша (Тривале натискання) використовується для налаштування параметрів, тому що операція складна, що може зменшити неправильну роботу

Конкретне пояснення діяльності:

1. Якщо Поточний Дисплей працює, натисніть та утримуйте кнопку живлення, він вимкне дисплей, інакше він увімкне дисплей.

2. Після увімкнення дисплея коротко натисніть кнопку М, щоб перейти між режимами відображення.

3. Змініть додаткове передаточне число/електричну передачу.

Припускаючи, що він перебуває в режимі допомоги

1) Коротко натисніть кнопку вгору, посилення + 1

2) Коротко натисніть кнопку вниз, буст-1

4. Натисніть та утримуйте кнопки живлення та вгору, щоб переключити режим відображення швидкості.

5. Натисніть та утримуйте кнопку вгору, щоб увімкнути або вимкнути фари.

6. Встановіть параметри

• Натисніть та утримуйте кнопки вгору та вниз одночасно, щоб увійти в інтерфейс налаштування параметрів. Налаштування, які можна встановити, включають:

• Діаметр колеса (у дюймах), Кількість магнітів, яскравість РК-дисплея, точка зниженого напруги і т. д. (Див. налаштування: РО1-P18);

• В інтерфейсі налаштувань можна швидко натиснути клавіші вгору або вниз, щоб збільшити або зменшити налаштування. Після зміни параметрів він буде блимати. Вибір

Після встановлення значення:

1. Коротко Натисніть кнопку живлення, щоб перейти до наступного параметра, зберігаючи при цьому встановлене значення попереднього параметра;

2. В якості альтернативи одночасно натисніть та утримуйте кнопки вгору та вниз, щоб вийти з налаштувань та зберегти параметри. В іншому випадку він автоматично вийде та збереже змінені параметри через 10 секунд.

• Примітка. Через різні партії продукції в різні періоди деякі параметри продукту можуть незначно відрізнятися від описаних у посібнику, але це не вплине на використання покупцем. Будь ласка, не заперечуйте.
