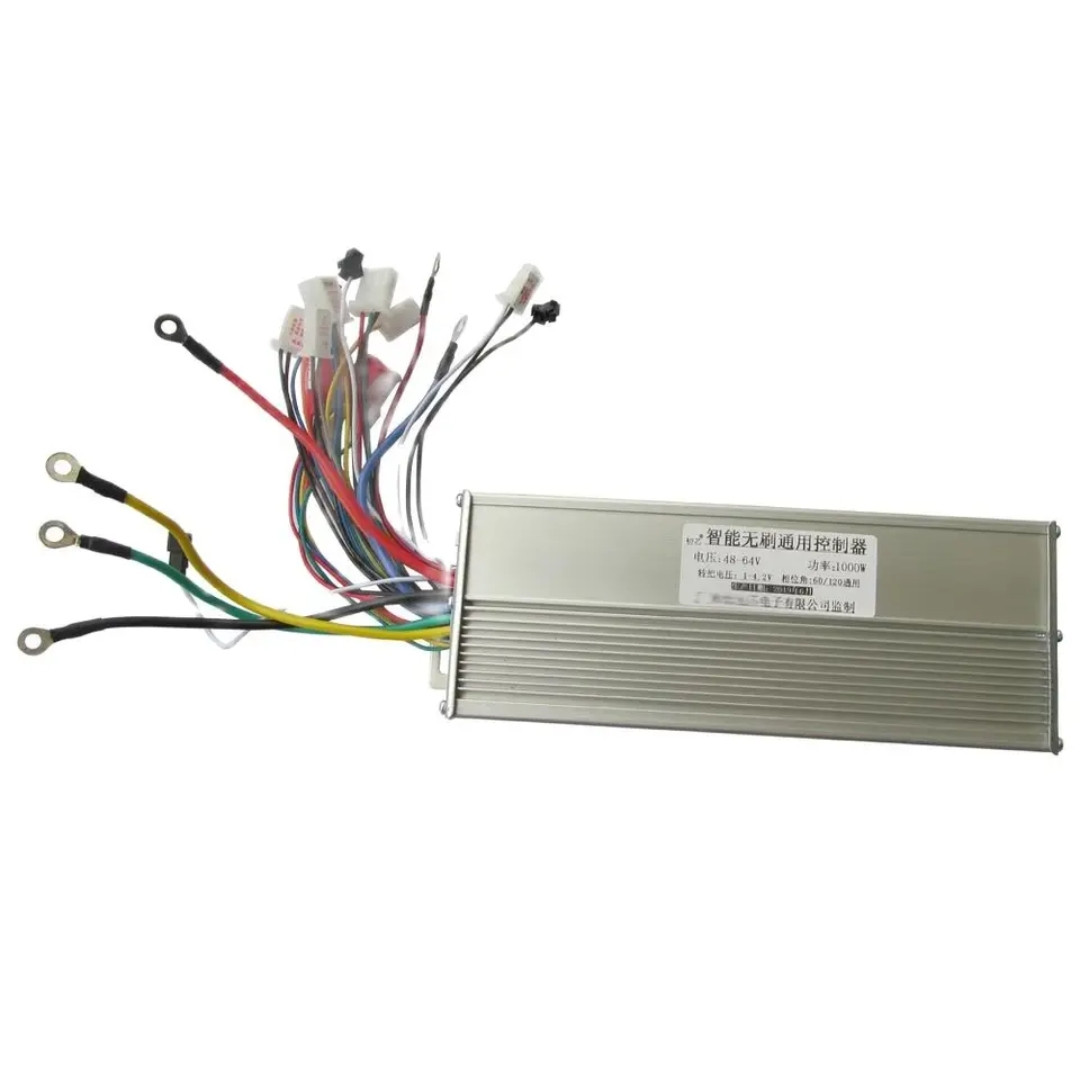

Контролер BLDC 48V-64V 1000W 40А 18 MOSFETs

Контролер bldc 48V-64V 40А 1000W

• Може працювати з датчиком Холла/без датчиків Холла

• Номінальна напруга: 48V-64V

• Низька напруга: 41 B ± 0,5 B

• Номінальна потужність: 1000 Вт

• Граничний струм: 40А

• Транзистор: 18 транзисторів

• Функція контролера 48-64 1000 Вт

1. Лінія КВП (Є два інструментальні дроти, один підходить для інструменту Типу Вказівника (зелений провід), А інший підходить для приладу рідкокристалічного типу (фіолетовий провід), Вибирайте проводку по різних інструментах)

2. Моторна лінія

3. Лінія акумулятора

4. Електричний замок

5. Лінія датчиків Холла

6. Лінія самонавчання

7. Низьке гальмо

8. Високе гальмо

9. 3-швидкісна лінія

10. Заданий хід

11. Лінія дросельної заслінки

12. Лінія круїз-контроль

13. Лінія електроживлення протиугінної сигналізації

14. Лінія сигналу тривоги протиугінної сигналізації

Підключення:

• Підключіть лінію двигуна (колір до кольору, якщо двигун без лінії холу не потрібно підключати лінію Холла).

• Підключіть лінію акумулятора (червоний: акумулятор +, чорний: акумулятор-) Підключіть лінію дросельної заслінки контролера до дросельної заслінки, електричний замок контролера

• (Якщо не передбачений електричний замок, 2 проводи електричного замка контролера можна з'єднати разом)

• Стикування двох самонавчання ліній, колесо буде обертатися вперед або назад.(1. Якщо колесо обертається вперед, відокремте лінію самонавчання.2. Якщо колесо має заднє обертання, відокремте лінію самонавчання. ) Самонавчання полягає в адаптації до напруги живлення.

• Інші функції можуть бути підключені за необхідності.
