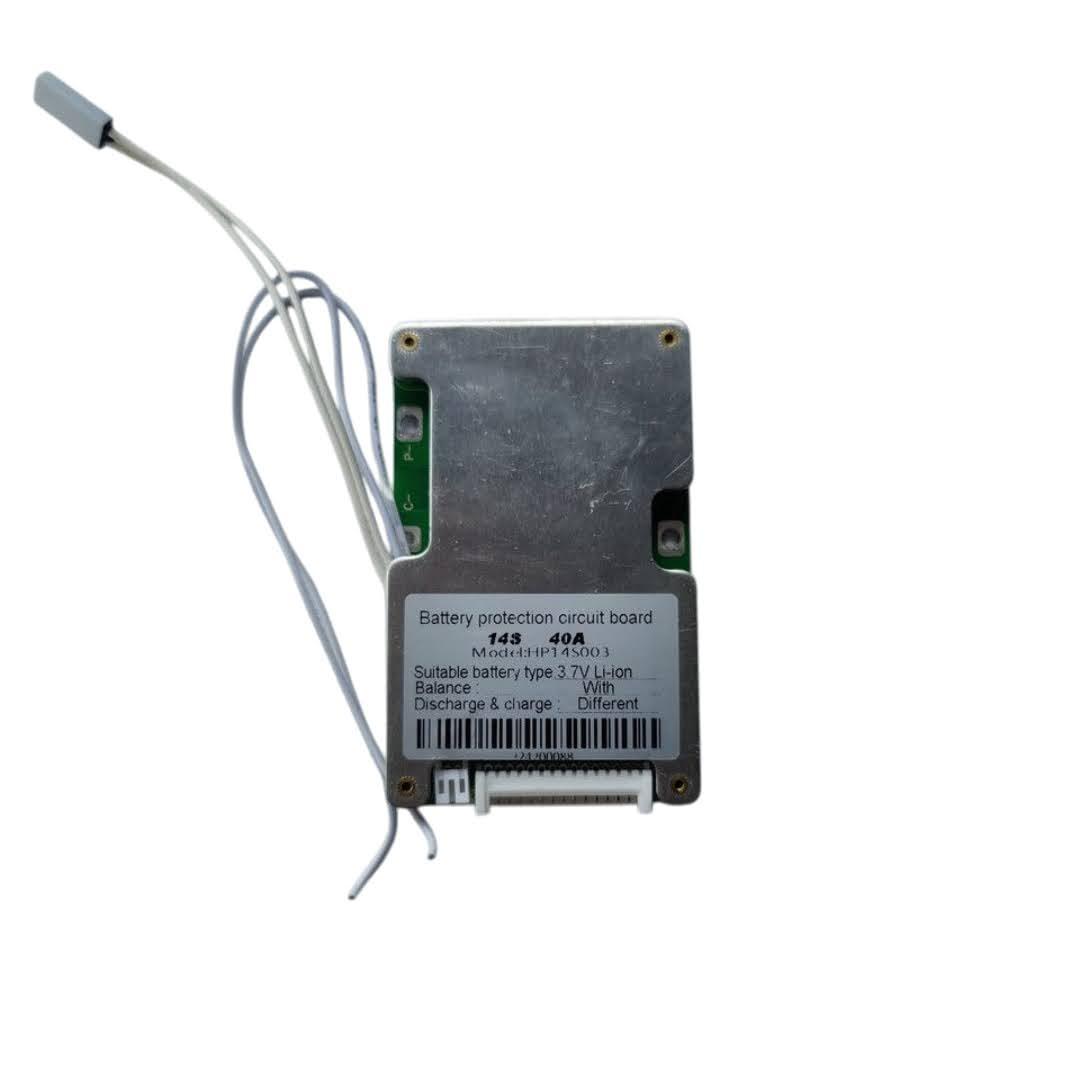

Контролер BMS 14S-4S 52V 40A li-ion Li-Po з датчиком температури роздільний порт

BMS 14S-4S 52V 40A li-ion Li-Po з датчиком температури роздільний порт

• У плати є датчик температури та два дроти, які можна під'єднати до кнопки вмикання/вимикання. Це дає змогу вимкнути навантаження з ланцюга (заряд однаково буде йти). Якщо встановлення кнопки не заплановане, тоді можна спаювати ці дроти.

• Розмір 90x57x9 мм

• Максимальний тривалий струм заряду 10 А

• Максимальний тривалий струм розряду 40 А

• Інші показники та схему під'єднання дивіться на фото.

• Для переходу на інші складання (4S-13S) потрібно запаяти всі "зайві" балансувальні контакти на плюс акумулятора.

ПОРЯДОК ПОДКЛЮЧЕНИЯ:

1. Під'єднати мінус акумулятора до B- на платі.

2. Під'єднати балансувальні дроти до плати попередньо припаявши кожен дріт до "плюсів" акумулятора (тільки крайній чорний до мінуса).

3. Під'єднати мінус заряджання до C на платі.

4. Під'єднати мінус навантаження до P- на платі.

• Якщо потрібно зняти плату, то лад зворотний. Більш наочно схему під'єднання дивіться на фото.
